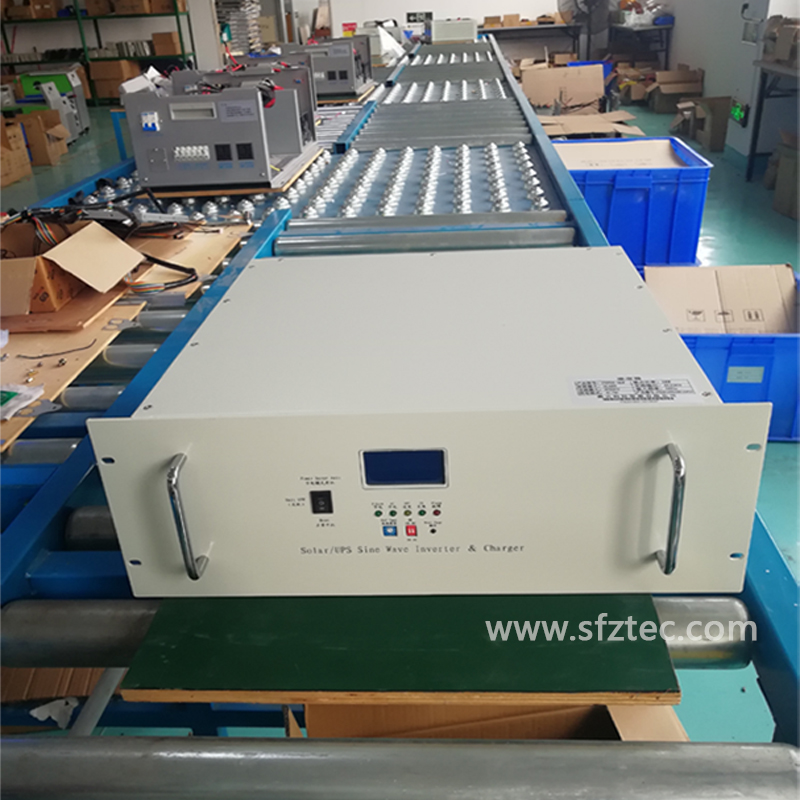

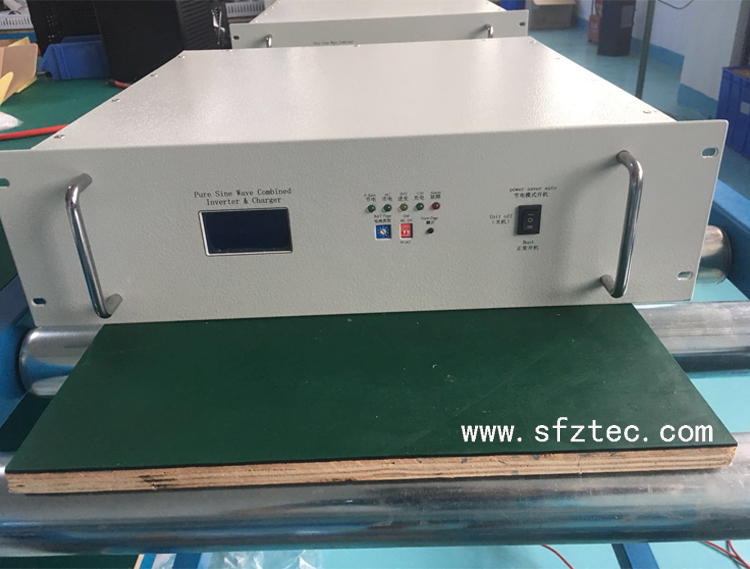

機架式工頻逆變器1KW-12KW

本系列YG為便攜機架式設計，逆變電源結合目前逆變電源的優點和缺點進行升級優化、全面改進，并且采用最新的工頻逆變電路方案而設計，具備高轉換效率、高穩定性、超低損耗、超強帶載能力、超強抗干擾能力的特性；可為商業、工業、民用、軍用、電信設備等提供可靠的正弦波交流電源。適用于直流電壓為DC24V，DC48V的光伏離網發電場合，主要用于空調、電視、收銀機、冰箱、洗衣機、電腦、電動工具、照明、工業設備、電信設備等各類負載。

客戶服務中心：13828898024 0755-23006215

產品詳情

1:產品原理說明(交流主供/直流主供,可以在面板自行選擇)

A、交流主供（市電優先模式）

步驟1：當有市電時，市電旁路直接輸出，并且同時為蓄電池充電；

步驟2：當市電突然停電或異常，在5ms內系統自動切換至逆變供電，確保負載持續工作；

步驟3：當市電恢復后，系統自動切換至市電供電，同時為蓄電池充電；

說明：光伏板在發電情況下,就給電池充電，直至電池充滿；

B、直流主供（逆變優先模式）（以單塊12V電池模式舉例如下,其他電壓等級對應翻倍）

主用于光伏給電池充電，市電為互補充電，市電當備用電源。

步驟1：當有市電OK時，只要電池電壓高于11V，逆變電源將逆變輸出；

（此功能主要實現光伏發電優先）

步驟2：當電池放電至11V，逆變電源將自動切換至市電旁路輸出，同時市電給電池輔助充電；

（電池欠壓了說明光伏發電量不夠使用，此功能主要實現市電互補充電、保證用電設備持續使用和延長電池使用壽命，不要市電充電，可以在面板取消）。

步驟3：當光伏板或市電通過逆變電源給電池充電至13.5V（或轉恒壓模式，或轉浮充模式）時，逆變電源將自動切換至逆變模式輸出（此功能主要實現光伏發電優先）。

步驟4：當市電故障、光伏發電又不夠時，并且電池電壓低于10V，逆變器將關閉輸出。

如果此時市電轉為正常，逆變電源將自動開機實現旁路輸出同時給電池充電。

如果市電還不正常，光伏給電池充電至12V時，逆變器將自動開機、逆變模式輸出。

2、市電大功率智能充電功能說明：

1）可以給不同種類的電瓶充電，具體請查看產品參數：（說明書第五條）

2）充電方式為三階段式智能充電：

段I：用最大恒定電流快速充電，以盡快激活電池、提升備用電力。（恒流充電）

段II：轉為恒定電壓漸漸將電池充滿電，給充分時間電池吸收能量，保護電池電極延長壽命、同時避免電池過充。（恒壓充電）

段III：當偵測到電池充滿時，會轉用浮充電壓以維持電池長久在滿電量狀態，并且自動檢測電池電量，充電完成自動停止工作節省電力。（浮充）

3、節能模式（節電模式偵測時間5S）：當開關在節能模式下，空耗為1W～6W之間，只有芯片在工作，逆變電源在節能狀態下進行自動循環檢測，當連接的負載大于30W后，系統會在5S內自動開機進入正常工作模式，為負載供電；當卸載（負載小于30W）后，5S內自動進入節能狀態；此功能大大減少了系統不必要的電量浪費，最大可能的減小空耗
